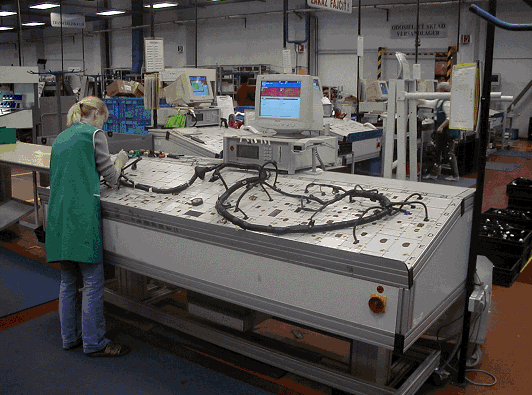

NT Control S/W는 Windows 환경 하에서 백 보드나 자동차용 하네스를 시험할수 있는 하드웨어와 테스트 시스템이 복합적으로 만들어진 장비입니다.
• NT Control 은 외부 PC 와 연계하여 사용할 수 있도록 되어 있습니다.

외부 PC를 사용하기 어려울 경우는 PC가 내장된 KTxxx 모델을 사용하면 모든 장비의 콘트롤을 하나의 장비에서 할수 있고 모니터나 키보드역시 장착할 수 있어 손쉽게 프로그램을 수정할 수 있습니다.
• NT Control 이 생산라인에서 사용할 경우 작업자가 내부의 시험 데이터를 임의로 고치지 못하게 할수 있습니다.
• NT Control 은 물론 Offline-Editor 기능을 가지고 있습니다.

시스템 요구 사항
• PC는 166MHz Pentium 이거나 그 이상이어야 하며 Windows 95, 98, 2000, NT4 이거나 그 이상이어야 합니다.
• NT 컨트롤을 설치하기 위하여 하드 디스크에 35MB의 여유 공간이 있어야 합니다.

NT 컨트롤을 설치한 후에도 테스트 프로그램을 저장하기 위하여 몇 MB의 하드 디스크의 용량은 필요하게 됩니다.
• CD-ROM 드라이브가 있어야 합니다.
• Windows 95,98,2000에는 32MB의 RAM이 Windows NT에는 64MB의 RAM이 필요합니다.
• 테스트 박스를 연결하기 위하여 RS232포트나 Ethernet 10Base-T 커넥터가 있어야 합니다.

• Operator(동작자) Test User profile(테스트 사용자의 프로필)

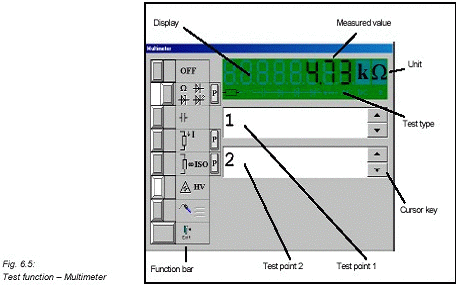

User에게는 다음과 같은 기능의 사용 권한이 주어집니다. ( 프로젝트의 로딩, 테스트, 핀 넘버, 멀티 미터, 분석 기능 )

• Installer(설치자) User profile programming(프로그래밍 사용자의 프로필)
Programming 은 다음과 같은 기능에 사용 권한이 있습니다. ( User가 가지고 있는 모든 기능, 새로운 프로젝트 만들기, 프로젝트 편집하기 )

• Supervisor(관리자) User profile supervisor(관리자의 프로필)
Supervisor에게는 NT 컨트롤에서 수행하는 모든 기능에 대한 사용권한이 있습니다. 비 인가된 사용자가 권한을 넘는 작업을 하지 않도록 하기 위하여 작업이 끝나면 다른 사용자가 사용하기 전에 반드시 로그 오프를 하여야 합니다.

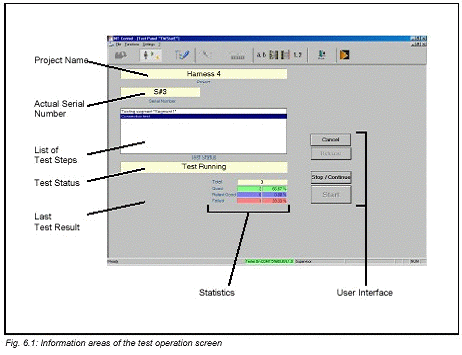

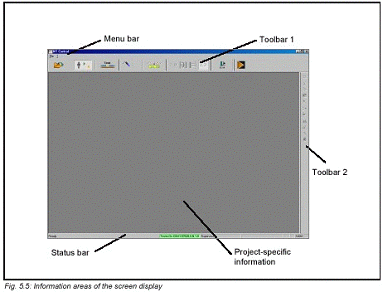

다음과 같은 형태로 나타납니다 .

• Statistics 통계 결과는 다음과 같은 의미를 담고 있습니다.

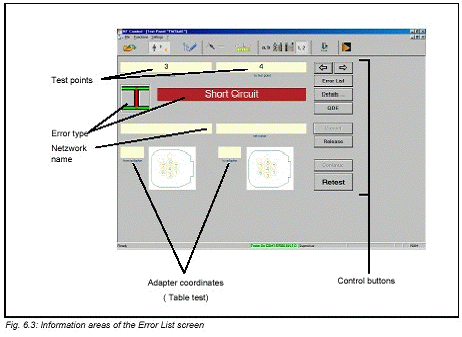

• Control buttons 컨트롤 버튼은 다음과 같은 기능들을 가지고 있습니다.
• Cancel 테스트 중 테스트를 취소하는 기능
• Release 하네스를 검사 판에서 빼어내는 기능
• Stop/Continue 테스트를 중시 시키는 기능(pause 와 같은 기능)
• Start 테스트를 시작 시키는 기능

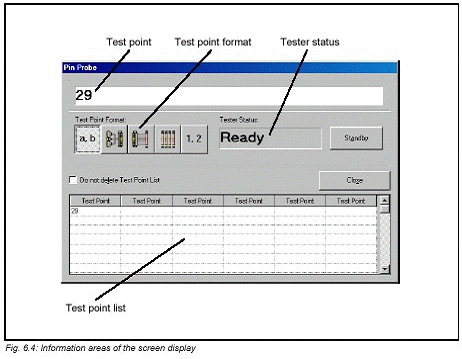

• PIN Number 프로브
PIN 넘버 전자침은 테스트 포인트의 위치와 이것들의 이름을 알려주는데 사용됩니다.
이 이름들은 여러 가지 포멧으로 나타나고 프로젝트가 새로 생성될 때 만들어 집니다.

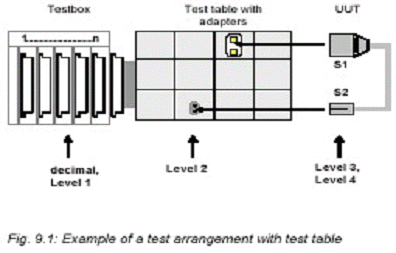

• Test Point Decimal" Format ("숫자의 테스트 포인트"형식)
.. ; 십진수는 테스트 포인트 이름을 줄 때의 기본적인 요소가 되며 모든 테스트 시스템의 테스트 포인트는 십진수로
.. 설정이 됩니다. 십진수로 이루어진 테스트 포인트 네이밍은 온라인과 오픈 라인 모두에서 사용할 수 있습니 다.

• "TP-Connector" Format ("TP-커넥터"형식)
..; 이 네이밍 포멧은 테스트 박스의 테스트 포인트 카드 커넥터에 관련된 포멧입니다.
.. On-line 동작 중에 이 네이밍 포멧은 자동적으로 테스트 박스에서 NT 컨트롤로 생성되어 보내어 집니다. Off-line
.. 동작에서는 이 포멧이 이루어 지지 않습니다.

• "Adapter" Format ("아답터" 형식)
.. ;아답터의 이름은 "Test System Configuration" 윈도우에서 만들어 집니다.
.. 네이밍을 수행하기 위하여서는 아래와 같은 사항이 고려되어야 합니다.

.. ⊙ 아답터 스캔 기능을 통하여 아답터를 감지하고 아답터에 이름을 줄 수 있습니

• "UUT" Format ("UUT(테스트 유닛)" 형식)
.. ;테스트 테이블에 연결된 하네스의 커넥터에 대하여 이름을 할당 할 수 있습니다.
.. "Test Point Names/Connector Reference" 윈도우에서 커넥터들은 이름이 주어집니다.
.. 커넥터의 타입 즉 핀의 수와 디자인등은 아답터 타입 라이브러리에서 규정되어 집니다. 커넥터의 타입과 커넥터에
.. 연결된 테스트 핀 등은 테스트 할 하네스에 대하여 할당되어 집니다.
.. 하네스 커넥터의 이름은 원하는 것으로 이름을 줄 수 있습니다.
.. 네이밍을 수행하기 위하여서는 아래와 같은 사항이 고려되어야 합니다.

.. ⊙ 각각의 커넥터에 대한 이름을 주어야 합니다. 이 이름은 원하는 대로 만들 수 있습니다.
.. ⊙ 각각의 커넥터에 대하여 아답터의 타입을 커넥터 라이브러리로부터 할당합니다.
.. ⊙ 아답터 definition으로부터 테스트 포인트 혹 아답터를 할당합니다.

• "UUT Direct" Format ("UUT 다이렉트" 형식)
.. ;특별히 명시하여야 하는 하네스의 중요 부위에 대하여 이름을 줄 수 있습니다.
.. 이 이름은 "Test Point Names/Test Point Table" 윈도우의 "Level 4/UUT Direct" 컬럼에서 다이렉트로 만들어 줄 수 .. 있습니다.
.. 전원 공급 포인트 혹은 그라운드와 같은 것이 그 예입니다.

• Sample Net List (넷 리스트 샘플)
.. ;테스트 할 하네스의 레이아웃이 다음과 같다면 :

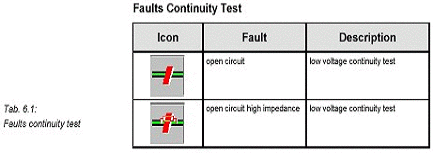

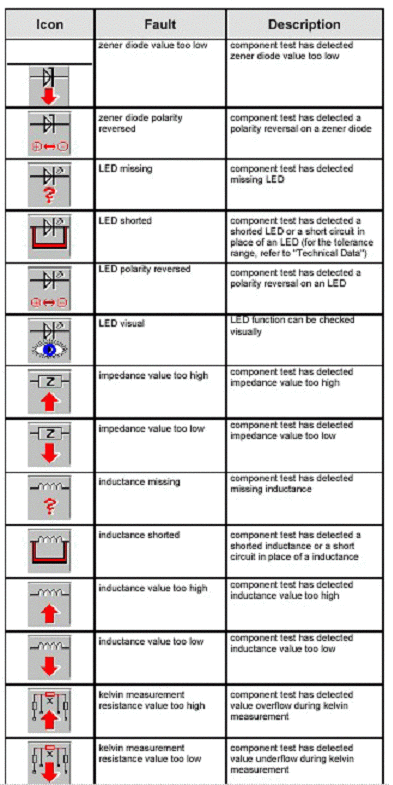

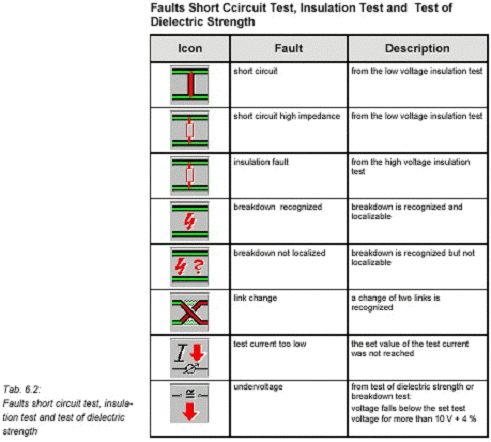

문제가 발생한다면 다음과 같이 디스플레이 하게 됩니다.
Ex) TP2와 TP5가 Open 된 경우
.. ⊙ TP1 TP2 OK
.. ⊙ TP1 TP3 OK
.. ⊙ TP1 TP4 open circuit

• Division of the Sample to Subnets
.. ;서브네트로 나누는 이유는 에러가 발생했을 시 그 위치를 찾을 때 잘못된 위치를 찾지 않도록 하는데 그 목적이
.. 있습니다.

Net 1:

Net 2는 동일합니다.
Net 2:

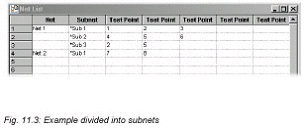

NT 컨트롤의 네트 리스트는 다음과 같이 나타납니다.

⊙ TP1 TP2 OK
⊙ TP1 TP3 OK
⊙ TP4 TP5 OK
⊙ TP4 TP6 OK
⊙ TP2 TP5 Open Circuit (오픈 회로)

√ Net 1 이 손상되었으며 TP2와 TP5간의 open 회로.

⊙ TP1 TP3

√ Net 2 OK

네트 1을 3개의 서브네트로 나눈 결과, 테스트 시스템은 정확히 open된 위치를 찾을 수 있게 됩니다.

네트를 서브네트로 나누기 위하여서는 어떠한 포인트가 서로 연결되었나를 아는 것도 중요하지만 어떻게 레이아웃이 되었는지를 아는 것이 중요합니다.

만일 레이아웃이 다음과 같이 이루어져 있다면 모든 포인트가 전기적으로 연결이 되어있다고 하여도 서브네트를 만드는 것은 무의미합니다.

Please note (주의 사항) :

테스트 시스템으로 self-learning을 한 경우에는 여러 가지의 서브네트가 발생되지 않습니다. 이 과정은 단지 네트 리스트 상에서 수동으로만 이루어 집니다.

• Label and Report Editor (라벨과 리포트 편집기)

NT컨트롤은 아래의 것들의 레이아웃과 프린트 컨트롤을 완벽하게 지원합니다.
⊙ Labels
⊙ Report

NT컨트롤에서 지원되는 것들입니다 :
⊙ 요구되는 라벨과 레이아웃들의 리포트(예를 들면 good, error, batch label 등)의 모든 크기,
⊙ 여러 가지 다른 프린터들 상에서의 프린팅,
⊙ 서로 다른 인터페이스에서의 프린팅.

레이아웃과 프린팅은 각 프로젝트에 따라 정의됩니다.서로 다른 프로젝트들은 다양하게 쓰일 수 있으며 다르게 디자인된 라벨과 리포트들을 가지게 됩니다.

• General (일반적인 사항)

생산품들의 스펙정보가 다양할 수 있기 때문에, 개별적인 레이아웃들이 디자인될 수 있습니다.
상수(텍스트, 그래픽들)와 변수들 같은 요인들이 레이아웃에 쓰일 수 있습니다.
변수들은 NT컨트롤로 프린트 아웃되는 시간에서의 통상적인 값들로 채워진 레이아웃의 placeholders입니다.
라벨들과 레포트 프린팅에서, 레이아웃 편집기 레벨에서의 구분은 반드시 아래의 다양한

타입들 중에서 이루어 져야 합니다 :
⊙ 상수의 프로젝트 데이터 : 저장된 프로젝트 데이터, 실제의 프로젝트-스펙의 상수들의 정보로 채워지는 변수들
... 입니다.(예 : 서로 다른 테스트 제품에 같은 레이아웃을 쓰면서, 각 테스트 유닛에는 특정한 텍스트 내용이 사용되는 ... 것.)
⊙ 다이나믹 프로젝트 데이터 : 다이나믹 프로젝트 데이터에서의 정보로 채워진 변수들입니다.(예 : 시리얼 넘버,
... 오퍼레이터.)
⊙ 다이나믹 시스템 데이터 : 컴퓨터에서 추출된 다이나믹 시스템 데이터의 정보로 채워진 변수들입니다.(예 : 날짜,
... 시간.)

• Labels (라벨)

하나의 제품을 양품이나 불량으로 마크하기위해서는, 각각의 테스트 혹은 테스트들의 묶음이후에 라벨들을 프린트하는 게 편리합니다. NT컨트롤은 라벨들을 만들어내고 규정된 프린팅 조건하에서 프린트할 수 있습니다.

• 자체진단

NT컨트롤로 테스트 시스템의 동작을 체크할 수 있습니다.
다음의 판별 기능들이 가능합니다 :
행렬 판별 : 테스트 포인트 카드들의 기능적인 테스트를 수행합니다.
측정 시스템의 판별 : 설치된 측정 기기들의 기능적인 테스트를 수행합니다.
